調節閥系列

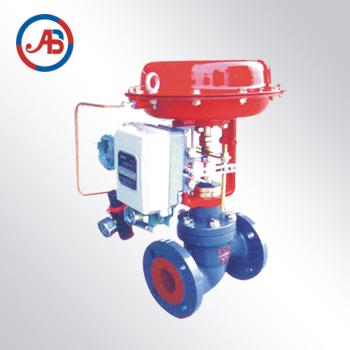

襯氟調節閥

圖片展示

產品描述

產品型號：襯氟調節閥
產品特點：

詳細介紹

概述

ZHA\BF型精小型氣動單座襯氟調節閥由氣動多彈簧薄膜機構和底流阻、直通單座調節機構組成。在與流體接觸的內壁、閥芯均包覆一層聚全氟乙丙烯（F46）、可溶性聚四氟乙烯（PEA）等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸。該閥門能耐酸、堿、鹽等腐蝕性介質和泄漏量要求嚴格的工況環境，是理想的化工管路系統中過程自動控制產品。

主要零件材料

零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
零件名稱	QT	C	P	R	PL	RL
閥體、閥蓋	QT400	WCB	CF8	CF8M	CF3	CF3M
內襯材料	FEP(F46)PTFE(F4)PFA(可溶性聚四氟乙烯) PE(超高分子量聚乙烯)
閥座	WCB/FEP 哈氏合金蒙乃爾
閥芯	WCB/FEP 哈氏合金蒙乃爾
填料	PTFE(F4)聚四氟乙烯
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

執行機構主要技術參數

型號	ZH A\B-22	ZH A\B-23	ZH A\B-34	ZH A\B-45
膜片有效面積cm2	350	350	560	900
額定行程mm	16	25	40	60
彈簧范圍Kpa	20-100 40-200 8-240 20-60 60-100

技術參數

公稱通徑		20				25	40		50	65	80	100	150		200
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數（KV）	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
額定流量系數（KV）	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公稱壓力（Mpa）		0.6、1.0、1.6、2.5 Class 150
行程		16			25				40				50
流量特性		直線、等百分比
介質溫度（℃）		-20℃－180℃（根據內襯料而定）
連接法蘭標準		JB78 GB/T9113 HG20593 ANSI B16.5a

性能參數

項目	ZH A\B-22	ZH A\B-23	ZH A\B-34	ZH A\B-45
基本誤差％	≤±5
回差％	≤3
死區％	≤5
額定流量系數誤差	≤±10％當Kv≤6.3時±15％
泄漏量	≤±0.01閥額定容量

主要連接尺寸及重量

公稱通徑		主要尺寸
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-d	H
DN(mm)	NPS(inch)	PN 1.0Mpa
15	1/2	130	95	65	45	3	15	4-14	400
20	3/4	150	105	75	55	3	17	4-14	450
25	1	160	115	85	65	3	17	4-14	460
32	11/4	180	140	100	75	3	19	4-18	500
40	11/2	200	150	110	85	3	19	4-18	529
50	2	230	165	125	100	3	21	4-18	600
65	21/2	290	185	145	120	3	21	4-18	625
80	3	310	200	160	135	3	21	※8-18	825
100	4	350	220	180	155	3	23	8-18	850
125	5	400	250	210	185	4	24	8-18	950
150	6	480	285	240	210	4	26	8-23	1050
200	8	600	340	295	265	4	26	8-23	1200
PN1.6Mpa
15	1/2	130	95	65	45	3	15	4-14	400
20	3/4	150	105	75	55	3	17	4-14	450
25	1	160	115	85	65	3	17	4-14	460
32	1-1/4	180	140	100	75	3	19	4-18	500
40	11/2	200	150	110	85	3	19	4-18	529
50	2	230	165	125	100	3	21	4-18	600
65	21/2	290	185	145	120	3	21	4-18	625
80	3	310	200	160	135	3	21	8-18	825
100	4	350	220	180	155	3	23	8-18	850
125	5	400	250	210	185	4	24	8-18	950
150	6	480	285	240	210	4	26	8-23	1050
200	8	600	340	295	265	4	26	12-23	1200
PN2.5Mpa
15	1/2	130	95	65	45	3	15	4-14	400
20	3/4	150	105	75	55	3	17	4-14	450
25	1	160	115	85	65	3	17	4-14	460
32	11/4	180	140	100	75	3	19	4-18	500
40	11/2	200	150	110	85	3	19	4-18	529
50	2	230	165	125	100	3	21	8-18	600
65	21/2	290	185	145	120	3	23	4-18	625
80	3	310	200	160	135	3	25	8-18	825
100	4	350	235	190	150	3	25	8-22	850
125	5	400	270	185	4	28	8-26	950
150	6	480	300	250	210	4	30	8-26	1050
200	8	600	360	310	275	4	32	12-26	1200
Class 150
15	1/2	130	89	60.5	35	3	15	4-15	400
20	3/4	150	98	70	43	3	15	4-15	450
25
